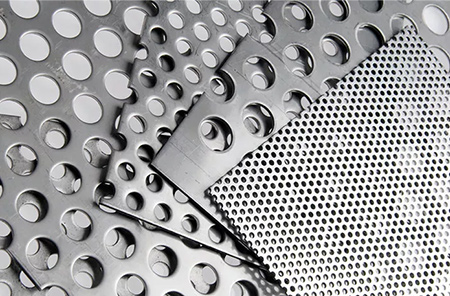

Placa de aluminio perforada 3003 H14
Chalco ofrece placas perforadas de aluminio para diversas industrias. La punzonadora produce placas de hasta 1,5 m de ancho con diámetros de orificio que alcanzan los 80 mm (a partir de 80 mm se utiliza equipo láser). Se encuentran disponibles servicios adicionales como corte, soldadura y orificios de fijación pretaladrados, que ofrecen una solución integral para placas metálicas perforadas.
La aleación de aluminio 3003 de Chalco, parte de la serie 3000, gana fuerza y mejora la resistencia a la corrosión con manganeso añadido. En el temple H14, logra una combinación equilibrada de resistencia y conformabilidad, que se adapta a diversas aplicaciones. La placa perforada de aluminio 3003 H14, con perforaciones escalonadas, ofrece solidez y resistencia a la corrosión, superando en peso al acero, cobre y latón, lo que la hace ampliamente utilizada en la fabricación de placas perforadas.
Tabla de tallas más vendida de placa perforada Chalco
Chalco puede proporcionar placas perforadas de aluminio con diferentes tamaños de lámina, espesores, diámetros de orificios, espacios entre orificios, tamaños escalonados y tasas de orificios de acuerdo con los requisitos del cliente. La siguiente tabla muestra los tamaños de las placas perforadas con orificios redondos más vendidas. Para más tamaños, haga clic para contactar.Nota rapida
Tipo de agujero: redondo (60 o centros escalonados)
Calibre/grosor: 0,2500 pulgadas de grosor (calibre de 1/4 pulgadas).
Tamaño del orificio: 1/2" Centros de los orificios: 11/16" Ancho de la barra: 3/16"
| Calibre/Placa de espesor. | Diámetro del agujero | Centros de agujeros | Área abierta |
|---|---|---|---|
| 26 | .020" RD | Ciervo de .045" | 18% |
| 22 | 1/32" RD | Ciervo de 1/16" | 23% |
| 24 | 3/64" de diámetro exterior | Ciervo de 5/64" | 33% |
| 22 al 18 | 3/64" de diámetro exterior | Ciervo de 3/32" | 23% |
| 22 al 16 | 1/16" RD | Ciervo de 3/32" | 40% |
| 20 al 16 | 1/16" RD | Ciervo de 7/64" | 30% |
| 26 al 16 | 1/16" RD | Ciervo de 1/8" | 23% |
| 22 al 14 | 5/64" de diámetro exterior | Ciervo de 1/8" | 35% |
| 24 al 14 | 3/32" RD | Ciervo de 5/32" | 33% |
| 24 | 3/32" RD | Ciervo de 3/16" | 23% |
| 18 | .117 RD | Ciervo de 5/32" | 51% |
| 24 al 11 | 1/8" RD | Ciervo de 3/16" | 40% |
| 14 al 12 | 1/8" RD | Ciervo de 7/32" | 30% |
| 14, 13 | 1/8" RD | Ciervo de 1/4" | 23% |
| 18 | 9/64" RD | Ciervo de 3/16" | 51% |
| 22 al 16 | 5/32" RD | Ciervo de 3/16" | 63% |
| 20 al 10 | 5/32" RD | Ciervo de 1/4" | 35% |
| 22 al 16 | 3/16" RD | Ciervo de 7/32" | 67% |
| 24 al 12 | 3/16" RD | Ciervo de 1/4" | 51% |
| 10, 3/16" | 3/16" RD | Ciervo de 5/16" | 33% |
| 14 al 10 | 3/16" RD | Ciervo de 3/8" | 23% |
| 20 al 16 | 1/4" RD | Ciervo de 5/16" | 58% |
| 26 a 1/4" | 1/4" RD | Ciervo de 3/8" | 40% |
| 20 | 17/64" RD | Ciervo de 5/16" | 66% |
| 20 a 1/4" | 5/16"RD | Ciervo de 7/16" | 46% |
| 20 a 1/4" | 3/8" RD | Ciervo de 9/16" | 40% |
| 20 a 1/4" | 1/2" RD | Ciervo de 11/16" | 48% |
| dieciséis | 1/2" RD | Ciervo de 3/4" | 40% |
| 10 a 1/4" | 5/8" RD | Ciervo de 7/8" | 46% |
| 16 a 1/4" | 3/4" RD | Ciervo de 1" | 51% |
| 10 a 1/4" | 1" RD | Ciervo de 1-3/8" | 48% |
| 1/4" | 1-1/4" de diámetro exterior | Ciervo de 1-5/8" | 54% |
| 1/4" | 1-1/2" RD | Ciervo de 2" | 51% |
| 1/4" | 2" RD | Ciervo de 2-1/2" | 58% |
| 3/16" | 2-1/2" RD | Ciervo de 3" | 63% |
| 3/16" | 3" RD | Ciervo de 3-1/2" | 67% |
| 10 | 4" RD | Ciervo de 4-1/2" | 72% |
Propiedad mecánica de la placa perforada de aluminio 3003 H14.
| Parámetro | Valor |
|---|---|
| Dureza Brinell | 40 |
| Relación de Poisson | 0,33 |
| Módulo de elasticidad | 10.000 ksi |
| Módulo de corte | 3.630 ksi |
| Resistencia a la cizalladura | 14.000 psi |
| Punto de fusion | 1,190-1,210°F |
| Densidad | 0,1 libras/pulg3 |
| Resistencia a la tracción | 22.000 psi |
| Resistencia a la tracción | 21.000 psi |
| Resistencia a la fatiga | 9.000 psi |
| Conductividad térmica BTU-pulg/hora-pie^2-°F | 1100 |
Composición química de la placa perforada de aluminio 3003 H14.
| Elemento | Porcentaje % |
|---|---|
| Alabama | 98,7 |
| Cu | 0,05 - 0,2 |
| fe | 0,7 máx. |
| Minnesota | 1 - 1,5 |
| Si | 0,6 máx. |
| zinc | 0,1 máx. |
Ventaja de la placa de aluminio perforada Chalco 3003 H14
- Buena resistencia a la corrosión, muy adecuado para aplicaciones en exteriores o exposición a ambientes húmedos.
- Baja densidad y peso ligero, fácil de manejar e instalar, lo que reduce los costos generales de transporte e instalación.
- Tiene alta formabilidad y es fácil de procesar diseños complejos y personalizados.
- Buen rendimiento de soldadura, se puede soldar fácilmente utilizando métodos comunes, aumentando su versatilidad en la fabricación.
- Chalco puede proporcionar servicios personalizados según los requisitos del cliente en cuanto a tamaño, tipo de orificio, espacio entre orificios y tasa de apertura.
Industria cooperativa de placa perforada Chalco 3003 H14
- Barreras de seguridad, como barreras físicas para maquinaria e instalaciones automatizadas.
- Revestimiento de edificios, como paneles de barandillas, paneles de relleno de cercas y puertas, paredes exteriores de edificios, paneles de paredes insonorizados y paneles de paredes instalados en tiendas.
- Letreros, paneles arquitectónicos, decoración de paredes exteriores, techos y otros campos decorativos.
- Rejilla del radiador del coche, rejilla interior y de altavoz, etc.
- Sistema de ventilación con filtro.
- Separación, filtración y procesamiento de alimentos en aplicaciones de procesamiento de alimentos.
Preguntas frecuentes para comprar placa perforada Chalco
¿Cómo elegir el metal adecuado para su proyecto de chapa perforada?
Los productos de placa perforada de metal más vendidos en el mercado incluyen placa perforada de acero inoxidable, placa perforada de acero galvanizado, placa perforada de latón y placa perforada de aleación de aluminio. Las placas de aleación de aluminio ocupan la mayor parte del mercado de placas perforadas de metal debido a su peso ligero, buena resistencia a la corrosión, buen rendimiento de procesamiento y completa reciclabilidad.
¿Cómo elegir fabricantes y proveedores de láminas de aluminio perforadas?
Chalco cuenta con una certificación de calidad completa para placas perforadas de alta calidad, con una gama completa de productos, un gran inventario, un tiempo de entrega corto y puede personalizar el tamaño de la placa, la superficie, el diámetro del orificio, la tasa de apertura y el patrón de orificios según las necesidades del cliente. Bienvenido a consultar y realizar pedidos.
¿Dónde puedo comprar placas de aluminio perforadas a precio rebajado?
El costo de las placas de metal perforadas depende del tipo, espesor y tamaño de la placa, así como del tipo de diseño requerido.
Chalco, con su conjunto completo de líneas de producción de placas de aluminio perforadas, puede garantizar la producción y venta de placas de aluminio perforadas a precios óptimos.
¿Cómo calcular el peso de una placa perforada?
El cálculo del peso de la chapa perforada por metro cuadrado se puede realizar como referencia a continuación:
ps = peso absoluto (específico) (Kg), v/p = área abierta (%), s = espesor mm, kg = [s*ps*(100-v/p)]/100
Cálculo del área abierta cuando los agujeros están escalonados 60°:
V/p = área abierta (%), D = diámetro de los agujeros (mm), P = paso de los agujeros (mm), v/p = (D2*90,7)/p2
S = Espesor en mm
D = Diámetro del alambre en mm
P = Paso en mm
V = % de área abierta
